調節閥流量系數與可調比關系
調節閥有兩種基本的流量特性：
線性流量特性
等百分比流量特性Ф=Ф0Rh （2）
式中：Ф為對應某開度是的流量系數；R為可調比；h為相對開度；Ф0為h=0是的流量系數。
按照傳統的解釋，可調比 R 是指所能控制最大流量的比值，即
在設計調節閥時，需先設定一個R值，然后計算各開度下的流量系數Ф，以此作為設計閥芯曲線和套簡窗口的依據。國內調節閥行業的兩次統一設計，都是在設定R=30前提下，計算出了各開度對應的流量系數理論值（見表 1）。
| 流量特性 | Ф0 | 各相對開度 Ф 值 | |||||||||
| 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | ||
| 線性 | 3.33 | 13.00 | 22.67 | 32.33 | 42.00 | 51.67 | 61.33 | 71.00 | 80.67 | 90.33 | 100.00 |
| 等百分比 | 3.33 | 4.68 | 6.58 | 9.25 | 12.99 | 18.26 | 25.65 | 36.05 | 50.65 | 71.17 | 100.00 |
從應用角度，希望調節閥的放大倍數 KD 大一些，而 KD 與可調節比 R 有關，
線性特性
等百分比特性
式中：L為全行程開度。可以看出，增大KD，應提高R值，因此，制造廠都將可調比大于某一數值作為一項性能指標予以標明。但是調節閥R值越大，設計制造難度越大。對單、雙座調節閥，若R值過大，閥芯制造時會在90%~100%開度范圍內產生根切現象；對套筒調節閥，若R值太大，在90%~100%開度范圍內會因窗口尺寸過寬而無法制造。這些都限制了R值的提高。
制造廠是在R=30前提下設計制造出調節閥產品，但對調節閥產品實際R值是多大、它與R=30的偏差等問題，目前尚未引起人們的重視。由于，設計人員對R值的認識僅局限在Qmax和Qmin的比上，而Qmin只是個理論上存在的數值，無法進行測量，因此認為實際可調比也是無法計算的。在目前見到的有關調節閥的資料中，尚未看到這方面的論述。國內外調節閥的 標準中，也未提出對R值的測量、計算和考核辦法。這是由于對可調比概念的片面理解所造成的，現在有必要從可調比與流量系數的關系入手作進一步探討與研究。
1、可比閥與流量特性曲線的關系
從流量系數的計算公式可以看出，R值取決于，但它決定了任意一個相對行程時的流量系數值。因此，無論從調節閥的設計、制造和應用角度講，這一點都具有很重要的實際意義。因?yàn)椋魏握{(diào)節閥都不可能使用在它的最小開度，也就是不會用其Qmin來工作，大量的使用場合是在某一開度（一般在全行程的20%~80%）上對流量進行控制。此時，調節閥的流量系數大小決定了調節閥的工作開度，流量系數相對于行程的變化量決定了調節閥的放大倍數，這些均與R值有關。因此，不能簡單地從Qmax和Qmin的比去理解R值，而應當把R值看作是整個流量特性曲線的一個特征參數。
分析式（1）、式（2）與式（3）、式（4）可以看出，R 值變化對線性流量特性影響不大，特別在R＞1時，Ф與KD均與R值無關；對等百分比特性影響則較大，因此本文討論值對流量系數的影響僅限于等百分比特性。
當R值作為流量特性曲線的一個特征參數時，可以設想將全行程的流量特性曲線看成由幾個不同R值決定的幾段流量特性曲線組合而成。在0~80%開度時，R值取大一些，使調節閥在工作行程范圍內有足夠的R值，也就是有足夠的放大倍數。在80%~100%開度范圍，R值取小一些，使調節閥制造過程中，閥芯曲線和套筒開窗都容易實現。提高工作開度下的R值，也可以作為在調節閥設計中探索提高流通能力的一個途徑。分段取不同的R值這一思想，已從IEC534—2—4（草案）和國外一些調節閥流量系數表中體現出來，這時可調比的含義已經不再是Qmax和Qmin之比了，它應當作為流量特性曲線的一個特征參數被認識、被研究。
2 R值計算方法
調節閥實際可調比R值是可以計算出來的，根據公式（2）可推導出
lnФ=lnФ0+hlnR（6）
在lnФ—h坐標系中，等百分比流量特性曲線是一直線，R值實際上決定了該直線的斜率。實際測量一臺調節閥的流量特性，可以得到若干組（Ф，h）數據，由于制造和測量誤差，這些測量值在lnФ—h坐標系中呈近似直線分布，并認為這條近似直線就是這臺調節閥的實際流量特性曲線。要得到這樣一條直線，并使其最接近坐標系中的這些點，建議用最小二乘法求解。

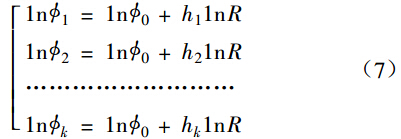

在測量一臺調節閥于不同開度時的流量系數時，可以得到相對行程和流量系數的K組數據，代入公式（6）得到方程組

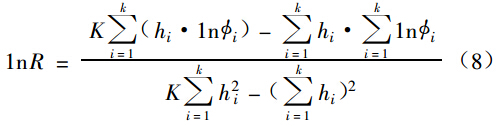

式中：Ф0，R為這臺調節閥的實際值，可從方程組（7）中用最小二乘法求其近似值：
一般情況下取10個開度進行測量，即hi分別去0.1，0.2，0.3，…，1.0。此時有K=10，
=5.5；
=3.85，代入式（8）則有

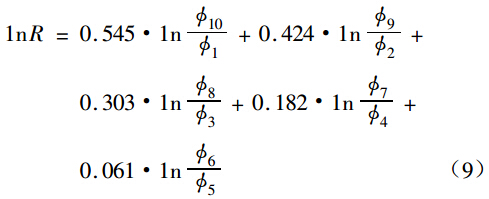

將測量所得流量系數Фi代入公式（9），即可解出該臺調節閥的實際可調比R值。若將表 1中等百分比流量系數的理論值代入公式（9），即可反算出R=30。按式（9）解出的是全行程的可調比，為了準確了解調節閥在工作段的可調比，hi可分別取 0.2，0.3，…，0.8，即k=7，
=3.5，
=2.03，則有
代入20%~80%開度時的各流量系數，可以得到該段流量特性的R值。同樣，將表 1中理論值數據代入式（10），也可反算出 R=30。由于式（9）、式（10）中Ф值都是以比值形式出現，無論用絕對流量系數或相對流量系數計算其結果都是相等的。因此，用來計算 R 值是很方便的。同樣，當需要計算任意段流量特性曲線的 值時，都可以推出相應的計算公式。
3 國內外一些調節閥 R 值的比較
依據式（9）用國內統一設計的雙座調節閥和聯合設計的套筒調節閥，以及Fisher公司的ED型套筒閥的流量系數計算相應的R值，其結果見表 2~表 4。
從表中可以看出，盡管雙座調節閥和套筒調節閥在設計時預先設定 R=30，但實際生產的各種規格的調節閥其 R 值是不相同的。
| 公稱通徑 DN×dN | 各相對開度 Ф 值 | 可調比 R | |||||||||
| 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | ||
| 25 | 2.65 | 4.57 | 7.84 | 12.76 | 17.96 | 25.04 | 35.00 | 49.11 | 74.53 | 103.39 | 51.5 |
| 32 | 3.09 | 6.30 | 9.90 | 13.99 | 18.90 | 24.60 | 30.10 | 42.80 | 74.40 | 100.00 | 34.6 |
| 40 | 7.44 | 10.28 | 11.52 | 13.22 | 16.88 | 21.92 | 28.82 | 52.84 | 78.92 | 92.00 | 17.4 |
| 50 | 7.68 | 11.89 | 14.90 | 18.40 | 22.90 | 29.50 | 37.80 | 53.50 | 70.40 | 98.20 | 14.6 |
| 65 | 3.95 | 7.72 | 11.36 | 15.53 | 20.20 | 26.56 | 36.51 | 50.77 | 77.53 | 99.58 | 28.9 |
| 80 | 3.34 | 7.64 | 10.49 | 14.63 | 19.85 | 28.00 | 37.75 | 50.28 | 75.49 | 97.25 | 32.4 |
| 100 | 4.70 | 7.68 | 10.32 | 14.20 | 18.81 | 27.35 | 37.02 | 52.82 | 72.39 | 97.60 | 27.1 |
| 125 | 4.14 | 6.49 | 9.47 | 12.89 | 19.37 | 27.61 | 37.34 | 51.88 | 66.66 | 103.63 | 32.3 |
| 150 | 2.55 | 5.70 | 8.50 | 12.42 | 18.17 | 25.45 | 34.98 | 48.48 | 76.74 | 96.81 | 45.7 |
| 200 | 12.20 | 16.10 | 20.10 | 25.10 | 32.00 | 46.50 | 75.80 | 100.50 | 20.0 | ||
| 公稱通徑 DN×dN | 各相對開度 Ф 值 | 可調比 R | |||||||||
| 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | ||
| 25 | 4.10 | 7.90 | 12.10 | 16.50 | 20.40 | 29.60 | 42.20 | 61.00 | 81.50 | 103.00 | 30.9 |
| 40 C=16 |
2.12 | 6.06 | 10.00 | 14.31 | 18.75 | 24.75 | 34.50 | 51.06 | 73.75 | 96.88 | 45.3 |
| 60 C=25 |
6.54 | 9.12 | 11.76 | 14.84 | 20.24 | 28.16 | 38.60 | 56.00 | 78.00 | 99.20 | 21.3 |
| 50 | 3.10 | 6.45 | 9.90 | 15.05 | 22.48 | 32.50 | 46.50 | 67.50 | 90.50 | 97.75 | 45.2 |
| 65 | 3.25 | 6.83 | 10.24 | 14.63 | 20.63 | 27.46 | 40.32 | 58.73 | 86.35 | 107.94 | 41.2 |
| 80 | 4.20 | 7.67 | 11.10 | 14.97 | 21.05 | 29.70 | 40.60 | 60.50 | 80.10 | 92.60 | 29.9 |
| 100 | 3.57 | 7.37 | 11.03 | 15.21 | 21.80 | 30.39 | 44.13 | 64.90 | 82.06 | 93.23 | 34.9 |
| 125 C=250 |
3.69 | 7.00 | 10.80 | 15.24 | 21.20 | 29.80 | 41.60 | 59.60 | 87.60 | 102.80 | 36.9 |
| 125 C=370 |
3.34 | 7.14 | 10.84 | 15.19 | 21.89 | 31.62 | 45.95 | 65.41 | 82.43 | 93.24 | 37.5 |
| 200 | 3.17 | 6.90 | 10.79 | 15.66 | 22.41 | 31.90 | 42.76 | 60.34 | 81.21 | 96.03 | 37.8 |
| 300 | 3.31 | 6.92 | 10.54 | 14.54 | 20.23 | 28.62 | 43.85 | 64.23 | 82.31 | 94.08 | 38.3 |
| 公稱通徑 DN×dN | 各相對開度 Ф 值 | 可調比 R | |||||||||
| 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | ||
| 1*1/4×1*5/16 |
0.783 | 1.54 | 2.20 | 2.89 | 4.21 | 5.76 | 7.83 | 10.9 | 14.1 | 17.2 | 27.4 |
| 1*1/2×1*7/8 | 1.52 | 2.63 | 3.87 | 5.41 | 7.45 | 11.2 | 17.4 | 24.5 | 30.8 | 35.8 | 36.3 |
| 2×2*5/16 | 1.66 | 2.93 | 4.66 | 6.98 | 10.8 | 16.5 | 25.4 | 37.3 | 50.7 | 59.7 | 57.6 |
| 2*1/2×2*7/8 | 3.43 | 7.13 | 10.8 | 15.1 | 22.4 | 33.7 | 49.2 | 71.1 | 89.5 | 99.4 | 41.3 |
| 3×3*7/16 | 4.32 | 7.53 | 10.9 | 17.1 | 27.2 | 43.5 | 66.0 | 97.0 | 120 | 136 | 54.2 |
| 4×4*3/8 | 5.85 | 11.6 | 18.3 | 30.2 | 49.7 | 79.7 | 125 | 171 | 205 | 224 | 64.8 |
| 6×7 | 12.9 | 25.8 | 43.3 | 67.4 | 104 | 162 | 239 | 316 | 368 | 394 | 47.1 |
| 8×8L=2 | 18.5 | 38.0 | 58.4 | 86.7 | 130 | 189 | 268 | 371 | 476 | 567 | 41.9 |
| 8×8L=3 | 27.0 | 58.1 | 105 | 188 | 307 | 478 | 605 | 695 | 761 | 818 | 43.1 |
比較表 2、表 3、表 4 還可以看出，國產的R值比國外調節閥小，國內雙座閥
=30.5、套簡閥R
=36.2；Fisher公司ED型套簡閥
=45.9。
再按式（10）計算國內套簡閥和Fisher公司ED型套簡閥在工作行程段（h=0.2~0.8）時的R值，并與全行程時的R值相比較，結果見表 5 與表 6。可以看出，國產套簡閥工作行程段的R值和全行程R值接近，無顯著改變，
=34.2，而Fisher公司套簡閥在工作行程段的R值明顯高于全行程的R值，
=60.5。
提高工作行程段的R值，其優越性在于它能更好地滿足自控系統的需要，還能提高80%開度時的流量系數值，從而使全開時閥的流通能力有較顯著的提高。通過對R值的分析比較，說明了國內外調節閥在設計水平上存在一定的差距。
| 套筒閥行程段 | 套筒閥各規格 R 值 | R 平均 | ||||||||||
| 20 | 40 C=16 |
40 C=25 |
50 | 65 | 80 | 100 | 125 C=250 |
125 C=370 |
200 | 300 | ||
| 全行程 | 30.9 | 45.3 | 21.3 | 45.2 | 41.2 | 29.9 | 34.9 | 36.9 | 37.5 | 37.8 | 38.3 | 36.2 |
| h=0.2~0.8 | 26.9 | 28.9 | 20.5 | 49.2 | 33.4 | 29.5 | 35.4 | 33.0 | 39.2 | 35.2 | 38.4 | 34.2 |
| 套筒閥行程段 | 套筒閥各規格 R 值 | R 平均 | ||||||||
| 1*1/4×1*5/1 | 1*1/2×1*7/8 | 2×2*5/16 | 2*1/2×2*7/8 | 3×3*7/16 | 4×4*3/8 | 6×7 | 8×8L=2 | 8×8L=3 | ||
| 全行程 | 27.4 | 35.3 | 57.6 | 41.3 | 54.2 | 64.8 | 67.1 | 41.9 | 43.1 | 45.9 |
| h=0.2~0.8 | 25.8 | 41.5 | 69.7 | 46.2 | 78.1 | 99.7 | 69.0 | 45.0 | 69.7 | 60.5 |
4、對 IEC 534—2—4（草案）的理解IEC 534—2—4（草案）第3.3款對等百分比流量特性做了如下規定：
“在h=0.2和 h=0.8之間，任意兩個相鄰流量系數發表值的對數之間的差值應在0.13和0.2范圍內”。“低于h=0.2這兩個值相應為0.13和0.25；高于h=0.8，此值應相應為0.03 和0.2”。
這里作為流量特性偏差范圍的選取，應當看作是按R值的變化范圍決定的，試計算
?R=20，0.1×logR=0.13
R=100，0.1×logR=0.20
R=300，0.1×logR=0.25
R=2，0.1×logR=0.03
也就是說，流量特性偏差實際上是分段限制R值的變化范圍，即
h=0.2~0.8，R=20~80；
h=0.8~1.0，R=2~100；
h=0~0.2，R=20~300；
IEC 的這一規定正是體現了將R值作為流量特性曲線的一個特征參數，并實現了在全行程范圍內可以取不同R值這一設計思想。而國標GB 4213—84《氣動調節閥通用技術條件》在這個問題上是和IEC標準存在一定差異的。深入討論R值及流量系數的關系，無論對設計、制造、應用調節閥都有一定的意義，對加強調節閥的基礎理論研究，提高我國調節閥設計制造水平，都是十分必要的。
